高周波 ・ 光デバイス用セラミック製品 セラミック製品検索

抵抗付セラミックコンデンサ (商品名:IRC™)

Hi-K材(K16000)を誘電体に採用し、コンデンサと抵抗器を一体化、
高集積化するデバイスのスペース節約、またタクト短縮に貢献します。

特長

  • 一体化によるコスト削減及び工程タクトの短縮
  • 優れた温度特性〔TCC=X7S(±22%)、TCR= -100±50ppm/℃〕
  • 高耐圧(100V)
  • 半田付けが可能

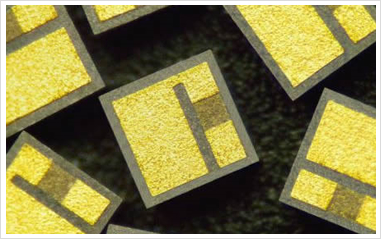

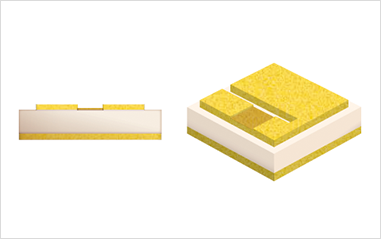

外観

スペック

項目 仕様
サイズ: L×W×t 0.63×0.63×0.25mm to 1.00×0.88×0.25mm
公称誘電体 16,000
タイプ Aタイプ(表面ボーダー有)
端子電極 表面 : TaN / TiW / Au
裏面 : Ti / Pt / Au
容量値 220pF to 680pF (@ +25℃ & 1kHz)
容量公差 M = ±20%
Z = -20% / +80%
V = -0% / +100%
容量温度特性(TCC) ±22% (X7S @ -55℃ to +125℃)
誘電損失(DF) < 4% (@ +25℃ & 1kHz)
絶縁抵抗(IR) > 1010Ω (@ +25℃)
耐電圧(DWV) 定格電圧×2.5 (minimum DWV @ +25℃)
容量定格電圧(RWV) 100V
抵抗値 50Ω,100Ω,200Ω
抵抗公差 K = ±10%
M = ±20%
抵抗温度特性(TCR) -100 ± 50ppm /℃ (@ -55℃ to +70℃)
抵抗定格電力 100mW
耐熱 320℃ × 5min Max N2ガス雰囲気中

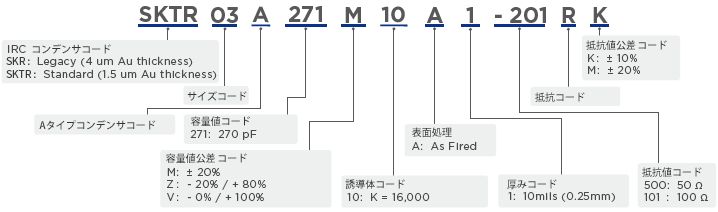

品番の表し方

(1) IRCコード

(2) サイズコード

03: 0.63×0.63mm
04: 0.76×0.76mm
05: 0.88×0.88mm
06: 1.00×1.00mm
64: 1.00×0.76mm
65: 1.00×0.88mm

(3) タイプ

A: Aタイプ

(4) 容量値コード

221: 220pF
271: 270pF

(5) 容量値公差

M: ±20%
Z: -20%/+80%
V: -0%/+100%

(6) 誘電体コード

10: K=16,000(X7S)

(7) セラミック表面処理

A: As Fired

(8) 厚みコード

1: 0.25mm

(9) 抵抗値コード

500: 50Ω
101: 100Ω
201: 200Ω

(10) 抵抗コード

(11) 抵抗値公差

K: ±10%
M: ±20%

製品リスト

厚み:0.254±0.025mm

サイズコード 03 04 05 06 64 65
サイズ
L×W
mm 0.63×0.63 0.76×0.76 0.88×0.88 1.00×1.00 1.00×0.76 1.00×0.88
公差 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13 ±0.13
容量値(pF) 容量値EIAコード
220 221 (M.V.Z)
270 271 (M.Z)
330 331   (M.V.Z)
390 391     (M.V.Z)   (M.V.Z)
470 471     (M.V.Z)   (M.V.Z) (M.V.Z)
560 561       (M.V.Z)   (M.Z)
680 681       (M.Z)
抵抗値Ω 抵抗値EIAコード
50 500 (K.M) (K.M) (K.M) (K.M) (K.M) (K.M)
100 101 (K.M) (K.M) (K.M) (K.M) (K.M) (K.M)
200 201 (K.M) (K.M) (K.M) (K.M) (K.M) (K.M)

*当製品はALTAS® Ultra Hi-K SLC 技術に基いて作られたものです。
