マルチ電極コンデンサ(K=16,000)

ALTAS(超高誘電率セラミックコンデンサ)K=16,000を利用したマルチ電極コンデンサ。
設計時の狭小スペース活用を容易にし、生産時のタクトタイム短縮とコスト削減に貢献します。
カスタム品にも対応しています。

特長

  • K=16,000を用い、小型で高容量値を確保
  • タクトタイム縮小に貢献
  • 高いコストパフォーマンス

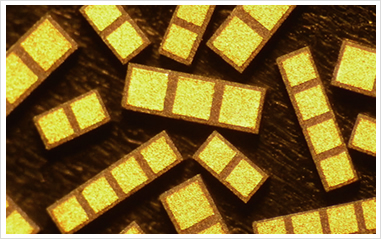

外観

電極構成

表面: TiW / Au
裏面: Ti / Pt / Au

スペック

項目 仕様
誘電体クラス (EIA Class) Class IV
K (Nominal) 16,000
温度特性 ± 22% (X7S @ -55°C to +125°C)
容量値 82pF x 2 to 680pF x 4 @1kHz, 1 Vrms, 25℃, No DC Bias
容量公差 N = (tolerance: ±30% )
サイズ : L x W 0.250 x 0.500mm to 0.760 x 3.040mm
厚み : t 0.150mm ± 0.025mm only
誘電損失 (DF) < 6.0% Max @ 1kHz, 1Vrms, 25℃, No DC Bias
定格電圧 (RWV) 50V
絶縁抵抗 (IR) > 10^10 ohm @ 50Vdc, 25℃
耐電圧 (DWV) No breakdown @ 125Vdc x 2sec, 25℃
タイプ A type (Borders on top electrode)
電極構成 表面 : TiW / Au
裏面 : Ti / Pt / Au
耐熱 400°C @ 5 minutes max.

品番の表し方

(1) 連結型

セラミックコンデンサ

(2) パッド数

(3) Ultra Hi-K

製品コード

(4) セグメントケースコード

(5) 電極デザイン

A: Aタイプ

(6) 容量値コード

820: 82pF
101: 100pF

(7) 容量値公差

N: ±30%

(8) 誘電率コード

10: K=16,000 (X7S)

(9) セラミック表面処理

A: As Fired

(10) 厚みコード

6: 0.15mm

製品リスト

定格電圧: 50V
誘電体厚み: 0.15+/-0.025mm

シリーズ

    セグメントケースコード
00 01 02 03 04

L2

チップサイズ (L × W)


(mm)
0.50 ± 0.10 × 0.25 ± 0.05 0.76 ± 0.10 × 0.38 ± 0.05 1.00 ± 0.10 × 0.50 ± 0.10 1.27 ± 0.15 × 0.63 ± 0.10 1.52 ± 0.20 × 0.76 ± 0.10
ノミナルスペース (S) 0.05 0.08 0.10 0.10 0.10

L3

チップサイズ (L × W)


(mm)
0.76 ± 0.10 × 0.25 ± 0.05 1.14 ± 0.12 × 0.38 ± 0.05 1.52 ± 0.20 × 0.50 ± 0.10 1.90 ± 0.20 × 0.63 ± 0.10 2.28 ± 0.25 × 0.76 ± 0.10
ノミナルスペース (S) 0.05 0.08 0.10 0.10 0.10

L4

チップサイズ (L × W)


(mm)
1.00 ± 0.15 × 0.25 ± 0.05 1.52 ± 0.15 × 0.38 ± 0.05 2.00 ± 0.20 × 0.50 ± 0.10 2.54 ± 0.25× 0.63 ± 0.10 3.04 ± 0.30 × 0.76 ± 0.10
ノミナルスペース (S) 0.05 0.08 0.10 0.10 0.10

シングル電極容量値(pF)

容量値コード

サイズ別容量値

82 820 L2,L3,L4
100 101 L2,L3,L4
120 121   L2,L3,L4
150 151   L2,L3,L4
180 181   L2,L3,L4
220 221     L2,L3,L4
270 271     L2,L3,L4
330 331       L2,L3,L4
390 391       L2,L3,L4
470 471         L2,L3,L4
560 561         L2,L3,L4
680 681         L2,L3,L4

* 上記は全て2010年11月現在のラインアップとなり、予告なく変更する場合がございます。
