ディスペンサーノズル(アルク・その他ノズル)

アルクシリーズ

微量かつ安定性高き塗布工程を支える高精度な加工で、高品質なものづくりを実現。
価格、用途に合わせ3種のラインナップからご選択ください。

型番例

外観図

一覧表

単位:mm

品名 型番 先端部寸法 先端内部長さ
(TL1)
内部構造
(テーパー)
先端
ラップ
シリンジ
同口径
シリアルNo.
刻印
コーティング
オプション
内径(φd) 外径1
(φD1)
ARQUE A-100200100SN-A121 0.10 0.20 1.00
A-150250100SN-A122 0.15 0.25 1.00
A-200300100SN-A123 0.20 0.30 1.00
A-250350100SN-A124 0.25 0.35 1.00
A-300400100SN-A125 0.30 0.40 1.00
A-350450100SN-A126 0.35 0.45 1.00
A-400500100SN-A127 0.40 0.50 1.00
A-450550100SN-A128 0.45 0.55 1.00
A-500600100SN-A129 0.50 0.60 1.00
A-600700100SN-A432 0.60 0.70 1.00
ARQUE-S A-100200000SN-A191 0.10 0.20 0.30
A-150250000SN-A192 0.15 0.25 0.30
A-200300000SN-A193 0.20 0.30 0.30
ARQUE SELECT A-300400100SN-A742 0.30 0.40 1.00 - -
A-350450100SN-A743 0.35 0.45 1.00 - -
A-400500100SN-A744 0.40 0.50 1.00 - -
A-500600100SN-A745 0.50 0.60 1.00 - -
A-600700100SN-A746 0.60 0.70 1.00 - -
ARQUE PREMIUM A-030080000SN-A538 0.03 0.08 0.20 - -
A-050100000SN-A539 0.05 0.10 0.30 - -
A-070120000SN-A540 0.07 0.12 0.30 - -
A-080130000SN-A541 0.08 0.13 0.30 - -

材料:SUS303

アルク(ARQUE)

テクダイヤ主力ディスペンサーノズル。

アルク・セレクト(ARQUE SELECT)

基本スペックはそのままにニーズの高い品番のみを抽出し、価格を抑えた新モデル。

アルク・プレミアム(ARQUE PREMIUM)

先端技術開発用途の技術限界に挑戦した極細かつ高精度なノズル。

特徴

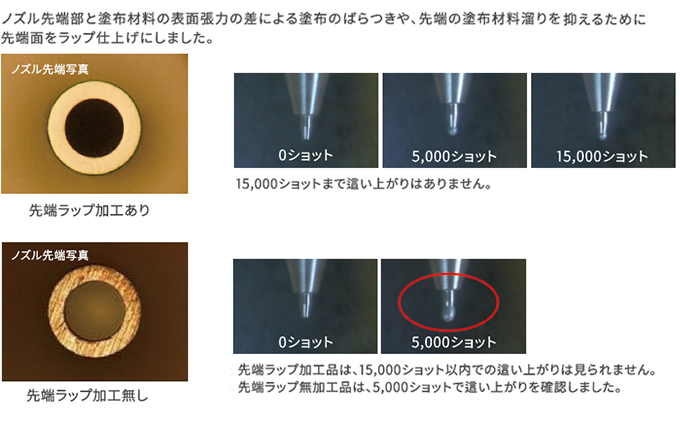

這い上がり、ばらつきを抑制

先端にラップ加工を採用。
材料の這い上がりや糸ひきなどの課題を解決し、安定した塗布工程をサポートします。

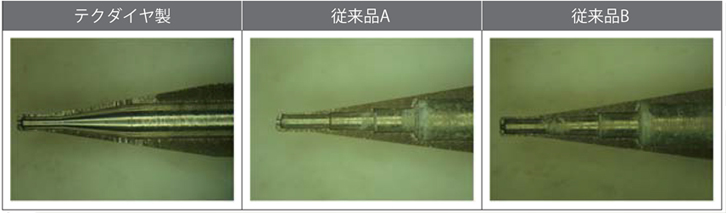

詰まりを抑制

内部の段差を極限まで排除したテーパー形状を採用することで、
テーパーエンドの工具しろを無くし、材料蓄積による詰まりを防止します。
段差部への材料蓄積や硬化を防ぎ、詰まりなき高い流動性を維持します。

内部加工形状と詰まり

ストレートな内部加工形状で、ステップ部に起因する材料詰まりを排除しました。

シリンジとノズルの同口径化

シリンジとノズル接合部の段差をなくし、ディスペンス圧力のレスポンスが向上しました。

コーティングオプション

先端に特殊素材のコーティングを施すことで、ノズルから材料の離れ性が良くなり、糸引きを抑制。塗布のばらつきを解決。
