精密機械加工製品

ディスペンサーノズル(アルク・その他ノズル)

ルビーノズル

ディスペンサーノズルにおいて重要な要素である高流動性の確保を、
テクダイヤ独自の加工技術を駆使し、ルビーノズルという形で具現化しました。

特長

  • 高流動性
  • 材料特性上、静摩擦が小さいことから高流動性を実現することができます。

  • 微細内径対応
  • φ0.05~φ0.50まで製作可能となっており、より精密な塗布が可能です。

先端ラップ加工

ノズル先端部と塗布材料の表面張力の差による塗布のバラツキや先端の塗布材料溜りを抑えるために、先端面をラップ仕上げにしました。

先端部

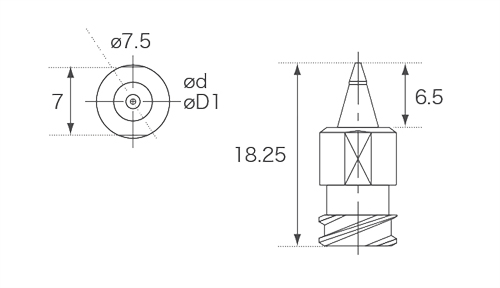

外観図

標準寸法表

品名 型番 先端部寸法 材質
内径(Ф)mm 外径(Ф)mm
RUBY NOZZLE TEC-05R 0.05 0.15 SUS+RUBY
TEC-07R 0.07 0.17 SUS+RUBY
TEC-10R 0.10 0.20 SUS+RUBY
TEC-15R 0.15 0.25 SUS+RUBY
TEC-20R 0.20 0.30 SUS+RUBY
TEC-25R 0.25 0.35 SUS+RUBY
TEC-30R 0.30 0.40 SUS+RUBY
TEC-35R 0.35 0.45 SUS+RUBY
TEC-40R 0.40 0.50 SUS+RUBY
TEC-45R 0.45 0.55 SUS+RUBY
TEC-50R 0.50 0.60 SUS+RUBY
