ワークに水も熱も与えることなく、ドライなクリーンカットができる工法として、スクライブ技術は、今日の半導体製造プロセスにおいても欠かせない技術の一つです。長年のダイヤモンド加工の経験を活かし、各種ウェハに対応するスクライブツールを取り揃えています。



スクライブツールセレクション



この表以外にも、ウェハ表面加工(エッチング有無、保護膜の材質他)、またチップサイズ(アスペクト比)など様々な状況により最適なスクライブツールが変わります。

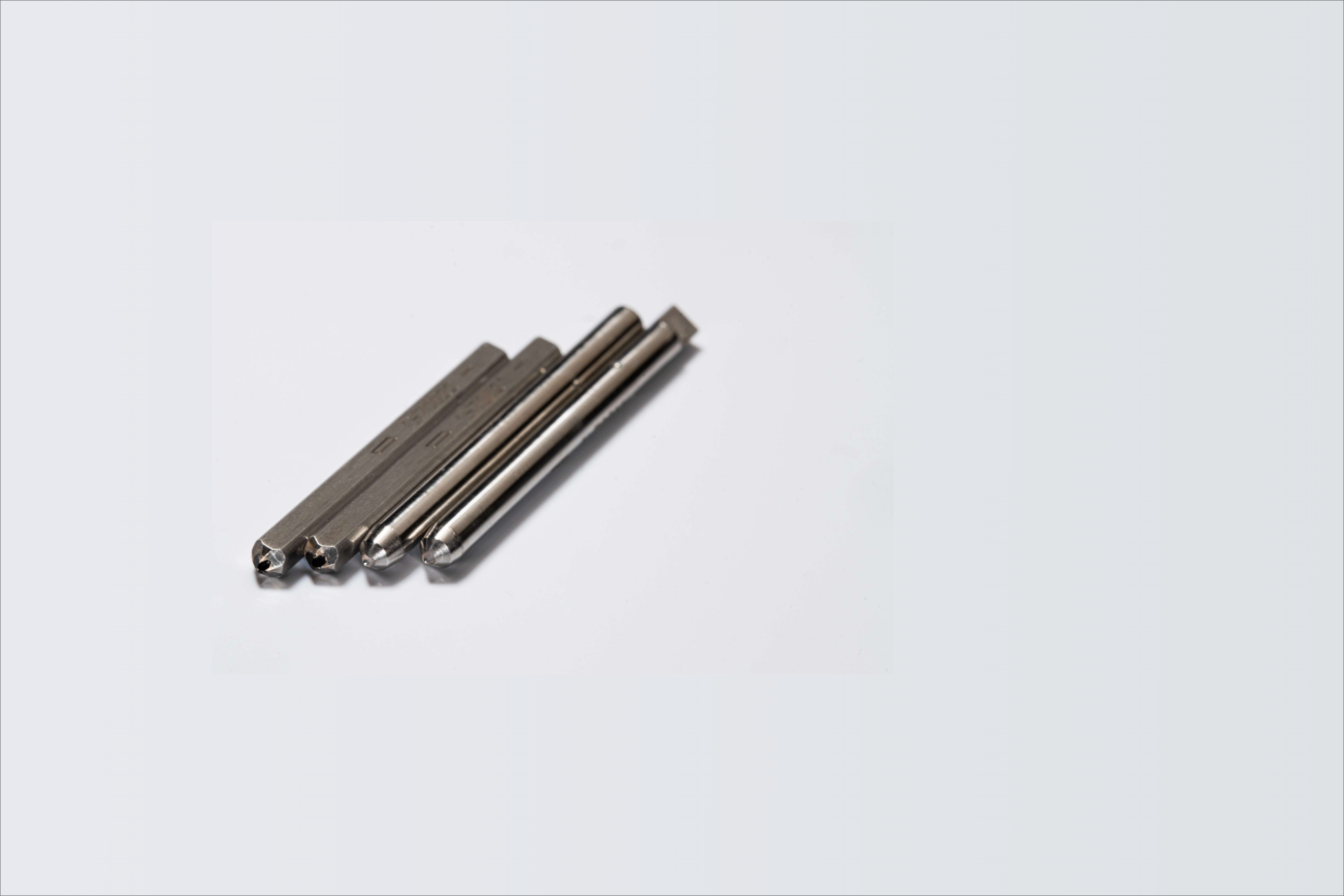

スクライブツール紹介

TD-3YP

SiC、サファイアウェハ用

TD-3P

半導体ウェハ用(InP他)

TD-4PB

半導体ウェハ用(Si他)・(トゥカット)

TD-420

半導体ウェハ用(GaAs他)・ガラス用(ヒールカット)

*角度についてはご指定ください。





カスタム品



TD-2P

半導体ウェハ用(トゥカット)

TD-8P

スクライブ条件抽出・開発用(トゥ・ヒールカット)

*仕様についてはご相談ください。





スクライブカットの特徴

ドライカット



スクライブ中に水を用いないため、水溶性の素材や静電気
他、水が原因によるチップへの悪影響がありません。



チップ集積率向上



一般的に、スクライブによるV溝の幅は2~5μmであるため、ウェハ当りのチップ集積率が上がり、コストダウンを計画できます。



クラックコントロール



スクライブカットは、スクライブで発生する内部応力を用い、そこから起きるクラックで、チップを希望通りの形状にカットすることです。
このクラックを上手にコントロールするためには、ウェハに最適な刃先形状を選択することが必要です。

スクライブ ライン形状(TD-2P)

スクライブカット チップ断面

レーザーカット チップ断面
