表面 |
TiW-Au / TiW-Ni-Au |
裏面 |
Ti-Pt-Au / TiW-Ni-Au |

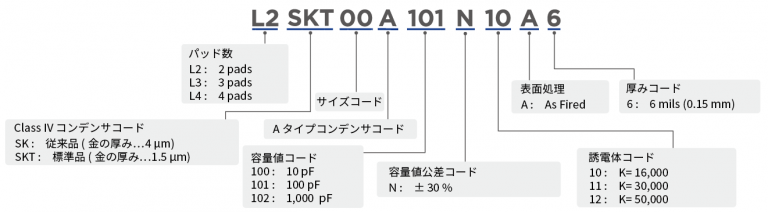

サイズコード | 00 | 01 | 02 | 03 | 04 | |||||||
2 Pads | サイズL × W | mils | 20 × 10 | 30 × 15 | 40 × 20 | 50 × 25 | 60 × 30 | |||||
公差 | ± 4 × ± 2 | ± 4 × ± 2 | ± 4 × ± 4 | ± 6 × ± 4 | ± 8 × ± 4 | |||||||
mm | 0.50 × 0.25 | 0.76 × 0.38 | 1.00 × 0.50 | 1.27 × 0.63 | 1.52 × 0.76 | |||||||
公差 | ± 0.10 × ± 0.05 | ± 0.10 × ± 0.05 | ± 0.10 × ± 0.10 | ± 0.15 × ± 0.10 | ± 0.20 × ± 0.10 | |||||||
3 Pads | mils | 30 × 10 | 45 × 15 | 60 × 20 | 75 × 25 | 90 × 30 | ||||||
公差 | ± 4 × ± 2 | ± 5 × ± 2 | ± 8 × ± 4 | ± 8 × ± 4 | ± 10 × ± 4 | |||||||
mm | 0.76 × 0.25 | 1.14 × 0.38 | 1.52 × 0.50 | 1.90 × 0.63 | 2.28 × 0.76 | |||||||
公差 | ± 0.10 × ± 0.05 | ± 0.12 × ± 0.05 | ± 0.20 × ± 0.10 | ± 0.20 × ± 0.10 | ± 0.25 × ± 0.10 | |||||||
4 Pads | mils | 40 × 10 | 60 × 15 | 80 × 20 | 100 × 25 | 120 × 30 | ||||||
公差 | ± 6 × ± 2 | ± 6 × ± 2 | ± 8 × ± 4 | ± 10 × ± 4 | ± 12 × ± 4 | |||||||
mm | 1.00 × 0.25 | 1.52 × 0.38 | 2.00 × 0.50 | 2.54 × 0.63 | 3.04 × 0.76 | |||||||
公差 | ± 0.15 × ± 0.05 | ± 0.15 × ± 0.05 | ± 0.20 × ± 0.10 | ± 0.25 × ± 0.10 | ± 0.30 × ± 0.10 | |||||||
容量値 (pF) | 容量値コード | |||||||||||
82 | 820 | |||||||||||
100 | 101 | |||||||||||
120 | 121 | |||||||||||
150 | 151 | |||||||||||
180 | 181 | |||||||||||
220 | 221 | |||||||||||
270 | 271 | |||||||||||
330 | 331 | |||||||||||
390 | 391 | |||||||||||
470 | 471 | |||||||||||
560 | 561 | |||||||||||
680 | 681 | |||||||||||
820 | 821 | 誘電体カラー索引 | ||||||||||
1,000 | 102 | K=16,000 | ||||||||||
1,200 | 122 | K=30,000 | ||||||||||
1,500 | 152 | K=50,000 | ||||||||||
1,800 | 182 |
誘電材 | K = 16,000 | K = 30,000 | K = 50,000 |
定格電圧 | 50 V | 16 V | 10 V |
お客様の希望する仕様に合ったセラミック製品を検索できます。下のタブから希望する製品、仕様を選択してください。
検索結果からスペックシートをダウンロードいただけます。
K=40~50,000の誘電体を使用した単層セラミックコンデンサ。
実装条件や要求仕様に合わせて、幅広いラインナップをご用意しています。
※範囲選択が可能です。
K=16,000を用い、小型ながら高容量値を実現したマルチ電極セラミックコンデンサ。2~4個の電極を1つにまとめました。カスタマイズ品にも対応しています。
ワイヤーボンディングタイプの薄膜チップ抵抗器。AuSn、エポキシダイボンディングに対応しています。最大抵抗定格電力は100mW、サイズは0.4×0.4㎜からご用意しています。
※範囲選択が可能です。
高誘電体を使用した抵抗付セラミックコンデンサ。高耐圧、優れた温度特性を持ち、はんだ付けが可能。また、AuSn、エポキシダイボンディングにも対応しています。
※範囲選択が可能です。
ギャップ型セラミックコンデンサは、長方形の単層コンデンサの表面に2つの電極を配列させたコンデンサです。電極配列面を実装することで直列接続となりワイヤーボンドでのインダクタンスを排除することが可能です。
※範囲選択が可能です。
グラウンドへの接続やワイヤーの長さ調整に使用するグラウンド・ブロック。 セラミックながらインピーダンス特性に優れ、実装時の接着剤の這い上がりを抑制します。高周波、光通信部品との併用も可能です。カスタマイズもご相談下さい。
※範囲選択が可能です。
製品番号 | 仕様書 | 容量値 (pF) | 容量公差 | サイズ (mil/mm) | サイズ公差 (mil/mm) | 厚み (mil/mm) | 厚み公差 (mil/mm) | 定格電圧 | タイプ | 温度特性 |
---|
