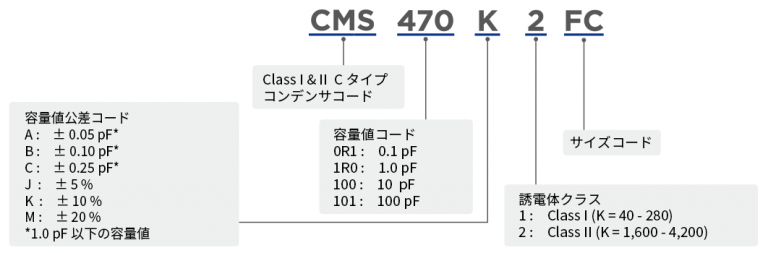

【Class Ⅰ, Ⅱ】

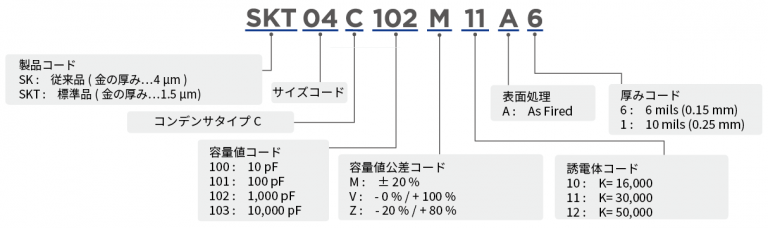

【Class Ⅳ】
【Class Ⅰ, Ⅱ】
表面 |
TiW-Pt-Au / TiW-Ni-Au |
裏面 |
TiW-Pt-Au / TiW-Ni-Au |
【Class Ⅳ】
表面 |
Ti-Pt-Au |
裏面 |
Ti-Pt-Au |
【Class Ⅰ, Ⅱ】
【Class Ⅳ】
表のセルをクリックすると、該当する部品番号と詳細のスペックシートへのリンクが表示されます。
また、色により誘電体材料の違いを表しています。
誘電体カラー索引 | |||||||||
---|---|---|---|---|---|---|---|---|---|
K40 | K90 | K140 | K280 | K1600 | K2800 | K4200 | K16000 | K30000 | K50000 |
サイズ範囲 | mils | 10–14 | 15–19 | 20–24 | 25–34 | 35–44 | 45–54 | 55–70 |
---|---|---|---|---|---|---|---|---|
mm | 0.25-0.37 | 0.38-0.49 | 0.50-0.62 | 0.63-0.87 | 0.88-1.12 | 1.13-1.37 | 1.38-1.75 | |
容量値(pF) | 容量値コード | |||||||
0.1 | 0R1 | |||||||
0.2 | 0R2 | |||||||
0.3 | 0R3 | |||||||
0.4 | 0R4 | |||||||
0.5 | 0R5 | |||||||
0.6 | 0R6 | |||||||
0.8 | 0R8 | |||||||
1.0 | 1R0 | |||||||
1.2 | 1R2 | |||||||
1.5 | 1R5 | |||||||
1.8 | 1R8 | |||||||
2.2 | 2R2 | |||||||
2.7 | 2R7 | |||||||
3.3 | 3R3 | |||||||
3.9 | 3R9 | |||||||
4.7 | 4R7 | |||||||
5.6 | 5R6 | |||||||
6.8 | 6R8 | |||||||
8.2 | 8R2 | |||||||
10.0 | 100 | |||||||
12.0 | 120 | |||||||
15.0 | 150 | |||||||
18.0 | 180 | |||||||
22.0 | 220 | |||||||
27.0 | 270 | |||||||
33.0 | 330 | |||||||
39.0 | 390 | |||||||
47.0 | 470 | |||||||
50.0 | 500 | |||||||
56.0 | 560 | |||||||
68.0 | 680 | |||||||
82.0 | 820 | |||||||
100.0 | 101 | |||||||
120.0 | 121 | |||||||
150.0 | 151 | |||||||
180.0 | 181 | |||||||
220.0 | 221 | |||||||
270.0 | 271 | |||||||
330.0 | 331 | |||||||
390.0 | 391 | |||||||
470.0 | 471 | |||||||
560.0 | 561 | |||||||
680.0 | 681 | |||||||
820.0 | 821 | |||||||
1000.0 | 102 | |||||||
1200.0 | 122 | |||||||
1500.0 | 152 | |||||||
1800.0 | 182 | |||||||
2200.0 | 222 | |||||||
2700.0 | 272 | |||||||
3300.0 | 332 | |||||||
3900.0 | 392 | |||||||
4700.0 | 472 | |||||||
5600.0 | 562 | |||||||
6800.0 | 682 | |||||||
8200.0 | 822 |
お客様の希望する仕様に合ったセラミック製品を検索できます。下のタブから希望する製品、仕様を選択してください。
検索結果からスペックシートをダウンロードいただけます。
K=40~50,000の誘電体を使用した単層セラミックコンデンサ。
実装条件や要求仕様に合わせて、幅広いラインナップをご用意しています。
※範囲選択が可能です。
K=16,000を用い、小型ながら高容量値を実現したマルチ電極セラミックコンデンサ。2~4個の電極を1つにまとめました。カスタマイズ品にも対応しています。
ワイヤーボンディングタイプの薄膜チップ抵抗器。AuSn、エポキシダイボンディングに対応しています。最大抵抗定格電力は100mW、サイズは0.4×0.4㎜からご用意しています。
※範囲選択が可能です。
高誘電体を使用した抵抗付セラミックコンデンサ。高耐圧、優れた温度特性を持ち、はんだ付けが可能。また、AuSn、エポキシダイボンディングにも対応しています。
※範囲選択が可能です。
ギャップ型セラミックコンデンサは、長方形の単層コンデンサの表面に2つの電極を配列させたコンデンサです。電極配列面を実装することで直列接続となりワイヤーボンドでのインダクタンスを排除することが可能です。
※範囲選択が可能です。
グラウンドへの接続やワイヤーの長さ調整に使用するグラウンド・ブロック。 セラミックながらインピーダンス特性に優れ、実装時の接着剤の這い上がりを抑制します。高周波、光通信部品との併用も可能です。カスタマイズもご相談下さい。
※範囲選択が可能です。
製品番号 | 仕様書 | 容量値 (pF) | 容量公差 | サイズ (mil/mm) | サイズ公差 (mil/mm) | 厚み (mil/mm) | 厚み公差 (mil/mm) | 定格電圧 | タイプ | 温度特性 |
---|
