規格圖面



單位：mm



特點



專為狹小區域塗佈所開發、最小外徑0.14mm的精密設計

運用薄壁加工與深孔加工技術，打造出壁厚0.02mm、最小外徑0.14mm（內徑0.1mm）的精密膠針。
可對應狹小間隙的精密塗佈需求。



即使是高黏度、含填料膠材也可達成高精度塗佈

粒徑較大的高黏度材料或是含顆粒等，通常需要搭配大內徑的膠針。
TECDIA運用薄壁加工技術製成的精密膠針bai1，採用大內徑・小外徑的設計，即使在狹小區域內也能實現高精度的塗佈效果。



針長2mm，適用於深部的精密塗佈

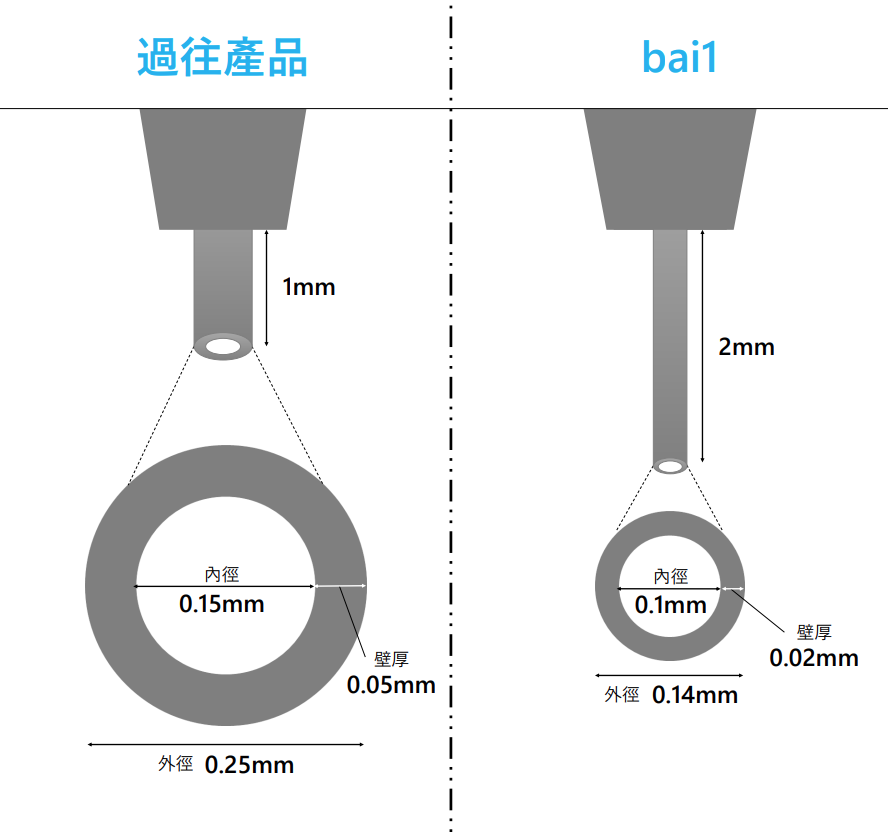

相較標準品的外徑0.25mm・內徑0.15mm・最長針長1mm，bai1可達到外徑0.14mm・內徑0.1mm・最長針長2mm。
除了狹小區域的高精度塗佈，也適用於高段差元件之間的精準塗佈。





型號一覽



單位：mm

型號	內徑 (φd)	外徑 (φD)	前端針頭長 (TL1・TL2)
bai110	0.10	0.14	2.0
bai115	0.15	0.19
bai120	0.20	0.24
bai125	0.25	0.29
bai130	0.30	0.34



若有上述規格以外的客製化需求，請聯絡我們。
