特長



• 高流動性
  材料特性上、静摩擦が小さいことから高流動性を実現することができます。



• 微細内径対応
  φ0.05～φ0.50まで製作可能となっており、より精密な塗布が可能です。



先端ラップ加工



ノズル先端部と塗布材料の表面張力の差による塗布のバラツキや先端の塗布材料溜りを抑えるために、先端面をラップ仕上げにしました。





型番例

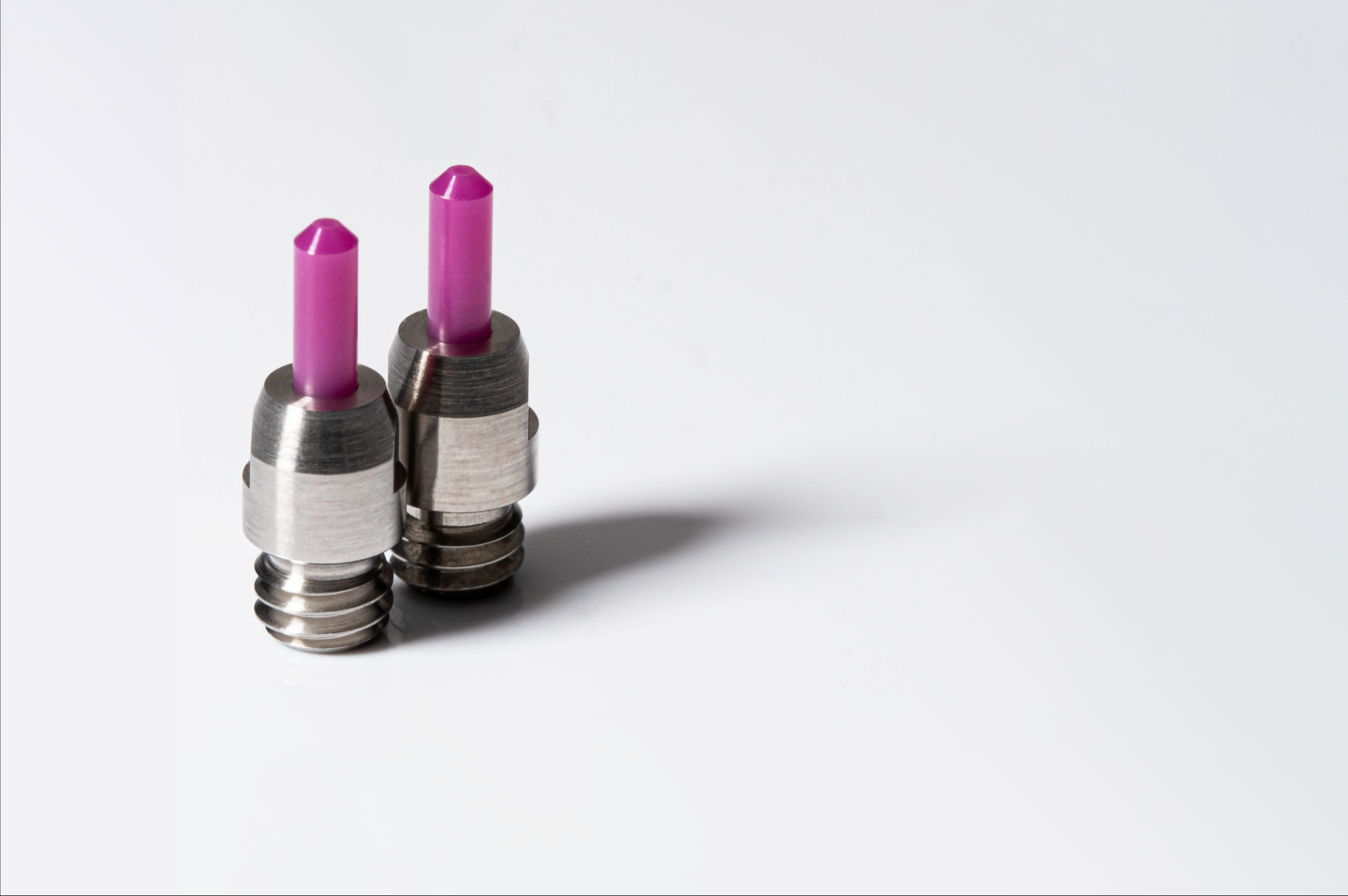

外観図





標準寸法表



型番	先端部寸法
	内径(Ф)mm	外径(Ф)mm
R-050150000SN-A021	0.05	0.15
R-070170000SN-A032	0.07	0.17
R-080180000SN-A022	0.08	0.18
R-100200000SN-A023	0.10	0.20
R-150250000SN-A024	0.15	0.25
R-200300000SN-A025	0.20	0.30
R-250350000SN-A026	0.25	0.35
R-300400000SN-A027	0.30	0.40
R-350450000SN-A028	0.35	0.45
R-400500000SN-A029	0.40	0.50
R-450550000SN-A030	0.45	0.55
R-500600000SN-A031	0.50	0.60

材質 : SUS+RUBY
