多电极电容(K=16,000)
多电极电容使用ALTAS(超高介电常数单层电容) K=16,000材质。
此设计可以灵活运用于狭小空间，在生产过程中也有利于缩短生产时间并且节约成本。
可应对客户定制。
特长
- 使用K=16,000材质，确保小型尺寸高电容值
- 减少生产工序及工时
- 性价比优异

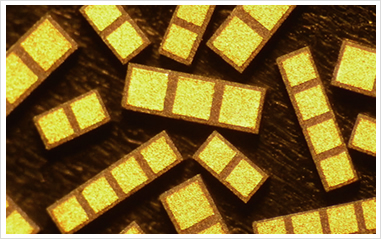

外观图形
电极构成
表面： TiW(700Å)/Au(4μm min.)
反面： Ti(700Å)/Pt(1500Å)/Au(0.5μm min.)
规格
| 项目 | 规格 |
|---|---|
| 温度特性 | ±22% (X7S @ -55℃ to +125℃) |
| 电介质等级(EIA Class) | Class 4 |
| 电极类型 | 表面留边型(A-Type) |
| 尺寸： W×L | 0.25×0.50mm to 0.76×3.04mm |
| 厚度： t | 0.150±0.025mm |
| 电极构成(电极厚度) | 表面：TiW（700Å）/Au（4μm min. ） |
| 反面：Ti(700Å)/Pt(1500Å)/Au(0.5μm min. ) | |
| 额定电压(RWV) | 50V |
| 电容值 | 82pF × 2 to 680pF×4 |
| 容值公差 | N = ±30% |
| 损失系数(DF) | < 6.0% @ (+25℃ & 1kHz) |
| 绝缘电阻(IR) | > 1010Ω (@ +25℃) |
| 绝缘破坏电压(DWV) | 额定电压 × 2.5 (@ +25℃) |
| 耐高温 | 400℃ × 5min Max |
型号定义
(1) 连结型
陶瓷电容器
(2) 电极数量
(3) Ultra High-K
产品代码
(4) 尺寸代码
(5) 电极设计
A： A型
(6) 电容值代码
(7) 电容值公差
(8) 介电常数代码
10： K=16,000 (X7S)
(9) 陶瓷表面处理
A： As Fired
(10) 厚度代码
6： 0.15mm
产品列表
额定电压： 50V
电介质厚度： 0.15+/-0.025mm
系列 |
尺寸代码 | ||||||
|---|---|---|---|---|---|---|---|
| 00 | 01 | 02 | 03 | 04 | |||
L2 |
芯片尺寸(W × L) |
(mm) |
0.25±0.05 × 0.50±0.10 | 0.38±0.05 × 0.76±0.10 | 0.50± 0.10 × 1.00±0.10 | 0.63±0.10 × 1.27±0.15 | 0.76±0.10 × 1.52± 0.20 |
| 额定间距(S) | 0.05 | 0.08 | 0.10 | 0.10 | 0.10 | ||
L3 |
芯片尺寸(W × L) |
(mm) |
0.25±0.05 × 0.76±0.10 | 0.38±0.05 × 1.14±0.12 | 0.50± 0.10 × 1.52± 0.20 | 0.63±0.10 × 1.90±0.20 | 0.76±0.10 × 2.28±0.25 |
| 额定间距(S) | 0.05 | 0.08 | 0.10 | 0.10 | 0.10 | ||
L4 |
芯片尺寸(W × L) |
(mm) |
0.25±0.05 × 1.00± 0.15 | 0.38±0.05 × 1.52±0.15 | 0.50± 0.10 × 2.00±0.20 | 0.63±0.10 × 2.54±0.25 | 0.76±0.10 × 3.04±0.30 |
| 额定间距(S) | 0.05 | 0.08 | 0.10 | 0.10 | 0.10 | ||
| 单电极电容值 (pF) | EIA代码 | 标准品 | |||||
| 82 | 820 | L2, L3, L4 | |||||
| 100 | 101 | L2, L3, L4 | |||||
| 120 | 121 | L2, L3, L4 | |||||
| 150 | 151 | L2, L3, L4 | |||||
| 180 | 181 | L2, L3, L4 | |||||
| 220 | 221 | L2, L3, L4 | |||||
| 270 | 271 | L2, L3, L4 | |||||
| 330 | 331 | L2, L3, L4 | |||||
| 390 | 391 | L2, L3, L4 | |||||
| 470 | 471 | L2, L3, L4 | |||||
| 560 | 561 | L2, L3, L4 | |||||
| 680 | 681 | L2, L3, L4 | |||||
* 上表中均为2010年11月截止的产品系列，可能会变更，敬请知悉。
