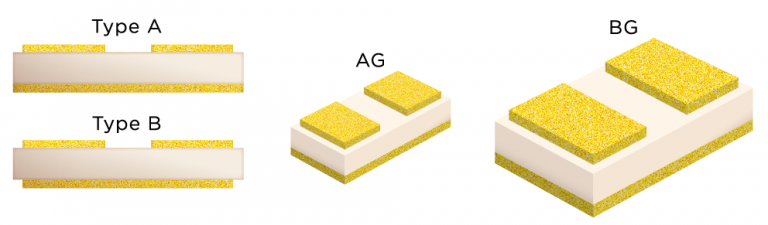

外観





電極構成

表面
TiW – Au
裏面
TiW – Pt – Au, TiW – Au

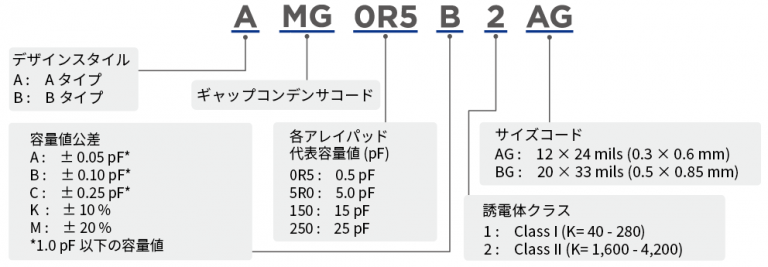

型番例



製品リスト



型番 各アレイパッドの
容量値コード
マウント済容量値 サイズ(mils)
L × W
サイズ(mm)
L × W
誘電材
AMG0R5B1AG-TA 0R5 0.25 12 × 24 0.3 × 0.6 K = 140
BMG0R5B1AG-TA 0R5 0.25 12 × 24 0.3 × 0.6 K = 140
AMG5R0K2AG-FK 5R0 2.5 12 × 24 0.3 × 0.6 K = 1,600
BMG5R0K2AG-FK 5R0 2.5 12 × 24 0.3 × 0.6 K = 1,600
AMG150K2BG-FK 150 7.5 20 × 33 0.5 × 0.85 K = 1,600
BMG150K2BG-FK 150 7.5 20 × 33 0.5 × 0.85 K = 1,600
AMG250K2BG 250 12.5 20 × 33 0.5 × 0.85 K = 2,800
BMG250K2BG 250 12.5 20 × 33 0.5 × 0.85 K = 2,800

*標準共振周波数は、ギャップ型セラミックコンデンサには適用されません
