グラウンド・ブロック
グラウンドへの接続やワイヤーの長さ調整に使用するグラウンド・ブロック。 セラミックながらインピーダンス特性に優れ、実装時の接着剤の這い上がりを抑制します。高周波、光通信部品との併用も可能です。カスタマイズもご相談下さい。
表面 |
Ti – Pt – Au |
裏面 |
Ti – Pt – Au |

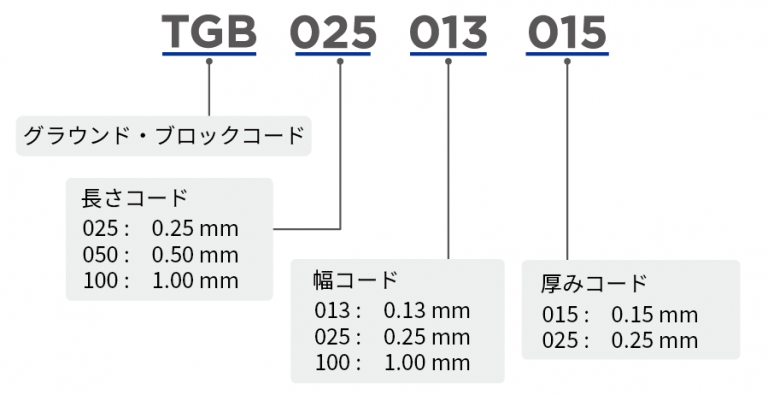

| 型番 | サイズ(mils) L × W × t |
サイズ(mm) L × W × t |
| TGB025013015 | 10 × 5 × 6 | 0.25 × 0.13 × 0.15 |
| TGB025025015 | 10 × 10 × 6 | 0.25 × 0.25 × 0.15 |
| TGB025013025 | 10 × 5 × 10 | 0.25 × 0.13 × 0.25 |
| TGB025025025 | 10 × 10 × 10 | 0.25 × 0.25 × 0.25 |
| TGB050013015 | 20 × 5 × 6 | 0.50 × 0.13 × 0.15 |
| TGB050025015 | 20 × 10 × 6 | 0.50 × 0.25 × 0.15 |
| TGB050050015 | 20 × 20 × 6 | 0.50 × 0.50 × 0.15 |
| TGB050013025 | 20 × 5 × 10 | 0.50 × 0.13 × 0.25 |
| TGB050025025 | 20 × 10 × 10 | 0.50 × 0.25 × 0.25 |
| TGB050050025 | 20 × 20 × 10 | 0.50 × 0.50 × 0.25 |
| パラメータ | 仕様 |
| 長さ: L | 0.25 mm – 2.00 mm |
| 幅: W | 0.13 mm – 2.00 mm |
| 厚み: t | 0.08 mm – 0.63 mm |
| 抵抗率 | 3 × 10-5 Ωm nominal |
