表面 |
TiW-Au, TaN-TiW-Au / Tiw-Ni-Au, TaN-TiW-Ni-Au |
裏面 |
TiW-Pt-Au, TaN-TiW-Pt-Au / Tiw-Ni-Au, TaN-TiW-Ni-Au |

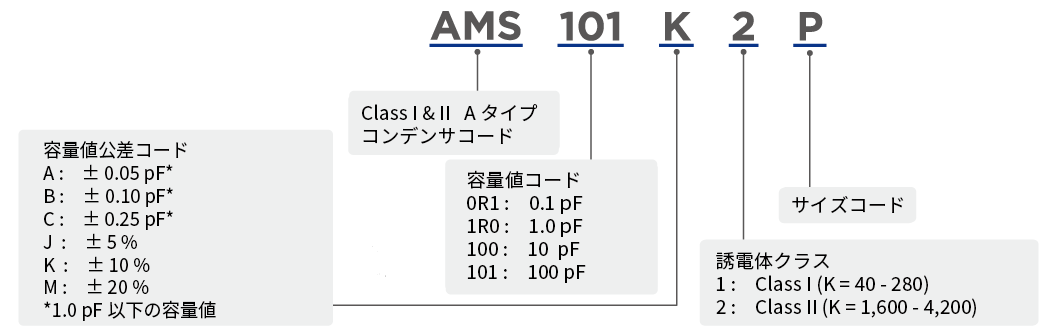

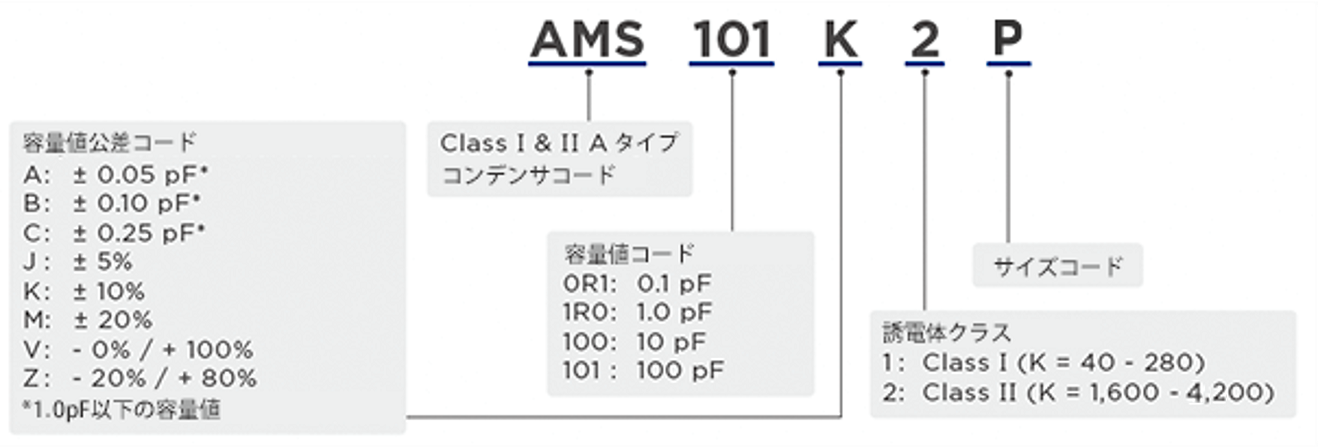

サイズコード | B | C | F | H | K | P | R | S | T | ||
サイズL × W | mils | 10 × 10 | 12 × 12 | 16 × 16 | 20 × 20 | 24 × 24 | 31 × 31 | 40 × 40 | 50 × 50 | 60 × 60 | |
mm | 0.25×0.25 | 0.30×0.30 | 0.40×0.40 | 0.50×0.50 | 0.60×0.60 | 0.80×0.80 | 1.00×1.00 | 1.25×1.25 | 1.50×1.50 | ||
容量値(pF) | 容量値コード | ||||||||||
0.1 | 0R1 | Class I | |||||||||
0.2 | 0R2 | ||||||||||
0.3 | 0R3 | ||||||||||
0.4 | 0R4 | ||||||||||
0.5 | 0R5 | ||||||||||
0.6 | 0R6 | ||||||||||
0.8 | 0R8 | ||||||||||
1.0 | 1R0 | ||||||||||
1.2 | 1R2 | ||||||||||
1.5 | 1R5 | ||||||||||
1.8 | 1R8 | ||||||||||
2.2 | 2R2 | ||||||||||
2.7 | 2R7 | ||||||||||
3.3 | 3R3 | ||||||||||
3.9 | 3R9 | ||||||||||
4.7 | 4R7 | ||||||||||
5.6 | 5R6 | ||||||||||
6.8 | 6R8 | ||||||||||
8.2 | 8R2 | ||||||||||
10 | 100 | ||||||||||
12 | 120 | ||||||||||
15 | 150 | ||||||||||
18 | 180 | ||||||||||
22 | 220 | ||||||||||
27 | 270 | ||||||||||
33 | 330 | Class II | |||||||||
39 | 390 | ||||||||||
47 | 470 | ||||||||||
50 | 500 | ||||||||||
56 | 560 | ||||||||||
68 | 680 | ||||||||||
82 | 820 | ||||||||||
100 | 101 | ||||||||||
120 | 121 | 誘電体カラー索引 | |||||||||
150 | 151 | K=40 | |||||||||
180 | 181 | K=90 | |||||||||
220 | 221 | K=140 | |||||||||
270 | 271 | K=280 | |||||||||
330 | 331 | K=1,600 | |||||||||
390 | 391 | K=2,800 | |||||||||
470 | 471 | ||||||||||
510 | 511 |
表面 |
TiW-Au, Ti-TiW-Au |
裏面 |
Ti-Pt-Au |
厚み: 6 mils ± 1 mil (0.15 mm ± 0.025 mm)

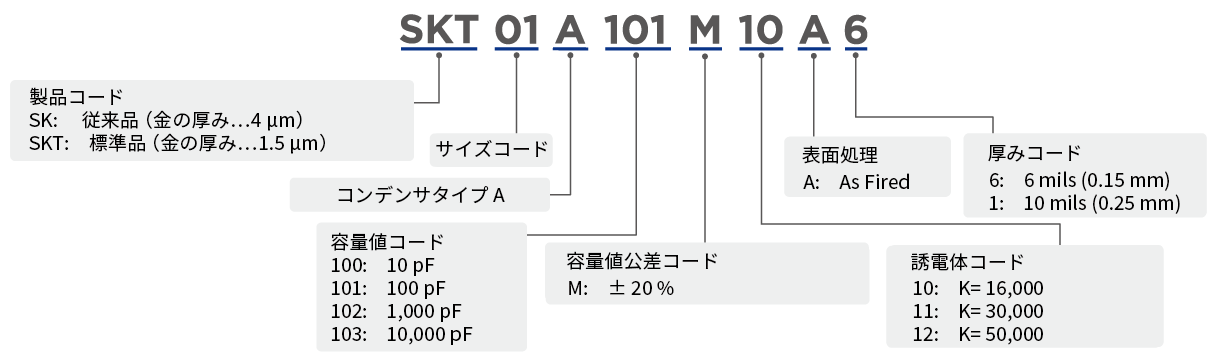

サイズコード | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||||||
サイズL × W | mils | 10 × 10 | 15 × 15 | 20 × 20 | 25 × 25 | 30 × 30 | 35 × 35 | 40 × 40 | 50 × 50 | 60 × 60 | 70 × 70 | |||||
公差 | ±4 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±10 | ±10 | ±10 | ||||||
mm | 0.25×0.25 | 0.38×0.38 | 0.50×0.50 | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.25×1.25 | 1.50×1.50 | 1.75×1.75 | ||||||
公差 | ±0.10 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.25 | ±0.25 | ±0.25 | ||||||
容量値 | 容量値コード | |||||||||||||||
50 | 500 | Class IV | ||||||||||||||
56 | 560 | |||||||||||||||
68 | 680 | |||||||||||||||
82 | 820 | |||||||||||||||
100 | 101 | |||||||||||||||
120 | 121 | |||||||||||||||
150 | 151 | |||||||||||||||
180 | 181 | |||||||||||||||
220 | 221 | |||||||||||||||
270 | 271 | |||||||||||||||
330 | 331 | |||||||||||||||
390 | 391 | |||||||||||||||
470 | 471 | |||||||||||||||
560 | 561 | |||||||||||||||
680 | 681 | |||||||||||||||
820 | 821 | |||||||||||||||
1,000 | 102 | |||||||||||||||
1,200 | 122 | |||||||||||||||
1,500 | 152 | |||||||||||||||
1,800 | 182 | |||||||||||||||
2,200 | 222 | |||||||||||||||
2,700 | 272 | |||||||||||||||
3,300 | 332 | |||||||||||||||
3,900 | 392 | 誘電体カラー索引 | ||||||||||||||
4,700 | 472 | K=16,000 | ||||||||||||||
5,600 | 562 | K=30,000 | ||||||||||||||
6,800 | 682 | K=50,000 | ||||||||||||||
8,200 | 822 | |||||||||||||||
10,000 | 103 |
厚み: 10 mils ± 1 mil (0.25 mm ± 0.025 mm)
サイズコード | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||
サイズL × W | mils | 10 × 10 | 15 × 15 | 20 × 20 | 25 × 25 | 30 × 30 | 35 × 35 | 40 × 40 | 50 × 50 | 60 × 60 | 70 × 70 | |
公差 | ±4 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±10 | ±10 | ±10 | ||
mm | 0.25×0.25 | 0.38×0.38 | 0.50×0.50 | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.25×1.25 | 1.50×1.50 | 1.75×1.75 | ||
公差 | ±0.10 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.25 | ±0.25 | ±0.25 | ||
容量値 | 容量値コード | |||||||||||
50 | 500 | Class IV | ||||||||||
56 | 560 | |||||||||||
68 | 680 | |||||||||||
82 | 820 | |||||||||||
100 | 101 | |||||||||||
120 | 121 | |||||||||||
150 | 151 | |||||||||||
180 | 181 | |||||||||||
220 | 221 | |||||||||||
270 | 271 | |||||||||||
330 | 331 | |||||||||||
390 | 391 | |||||||||||
470 | 471 | |||||||||||
560 | 561 | |||||||||||
680 | 681 | |||||||||||
820 | 821 | |||||||||||
1,000 | 102 | 誘電体カラー索引 | ||||||||||
1,200 | 122 | K=16,000 | ||||||||||
1,500 | 152 | K=30,000 | ||||||||||
1,800 | 182 | K=50,000 | ||||||||||
2,200 | 222 | |||||||||||
2,700 | 272 |
誘電材 | 厚み | K = 16,000 | K = 30,000 | K = 50,000 |
定格電圧 | 6 mils | 50 V | 16 V | 10 V |
10 mils | 100 V | – | – |
*NiV膜はSK(4um Au thickness)のみ対応可能です。
ケーススタディページ(高誘電率単層セラミックコンデンサの事例)
お客様の希望する仕様に合ったセラミック製品を検索できます。下のタブから希望する製品、仕様を選択してください。
検索結果からスペックシートをダウンロードいただけます。
K=40~50,000の誘電体を使用した単層セラミックコンデンサ。
実装条件や要求仕様に合わせて、幅広いラインナップをご用意しています。
※範囲選択が可能です。
K=16,000を用い、小型ながら高容量値を実現したマルチ電極セラミックコンデンサ。2~4個の電極を1つにまとめました。カスタマイズ品にも対応しています。
ワイヤーボンディングタイプの薄膜チップ抵抗器。AuSn、エポキシダイボンディングに対応しています。最大抵抗定格電力は100mW、サイズは0.4×0.4㎜からご用意しています。
製品番号 | 仕様書 | 容量値 (pF) | 容量公差 | サイズ (mil/mm) | サイズ公差 (mil/mm) | 厚み (mil/mm) | 厚み公差 (mil/mm) | 定格電圧 | タイプ | 温度特性 |
---|
