製品リスト(ClassⅠ＆ClassⅡ)

外観





電極構成



表面
 TiW – Au, TaN – TiW – Au
裏面

TiW – Au, TaN – TiW – Au

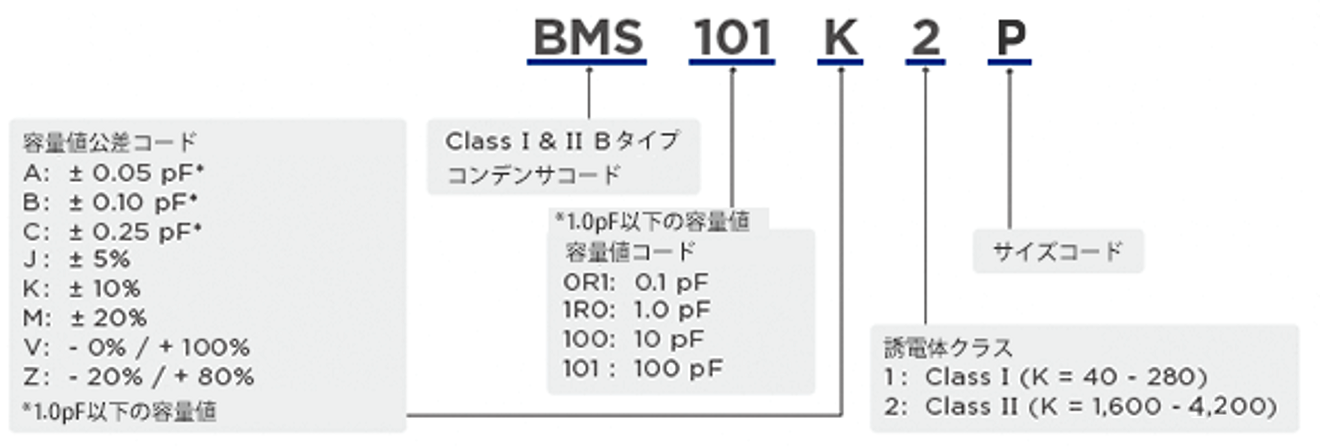

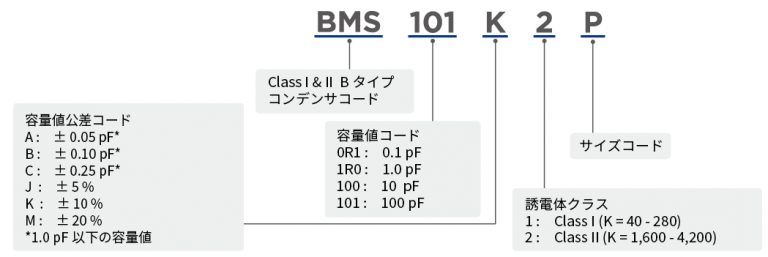

型番例





セレクションガイド



サイズコード B C F H K P R S T
サイズL × W mils 10 × 10 12 × 12 16 × 16 20 × 20 24 × 24 31 × 31 40 × 40 50 × 50 60 × 60
mm 0.25×0.25 0.30×0.30 0.40×0.40 0.50×0.50 0.60×0.60 0.80×0.80 1.00×1.00 1.25×1.25 1.50×1.50
容量値(pF) 容量値コード
0.1 0R1 Class I
0.2 0R2
0.3 0R3
0.4 0R4
0.5 0R5
0.6 0R6
0.8 0R8
1.0 1R0
1.2 1R2
1.5 1R5
1.8 1R8
2.2 2R2
2.7 2R7
3.3 3R3
3.9 3R9
4.7 4R7
5.6 5R6
6.8 6R8
8.2 8R2
10 100
12 120
15 150
18 180
22 220
27 270
33 330
39 390
47 470
50 500
56 560
68 680 Class II
82 820
100 101
120 121 　　誘電体カラー索引
150 151 K=40
180 181 K=90
220 221 K=140
270 271 K=280
330 331 K=1,600
390 391 K=2,800
470 471
510 511



関連サイト



ケーススタディ(5Gの発展に貢献する単層セラミックコンデンサの事例)

セラミック応用製品検索

お客様の希望する仕様に合ったセラミック製品を検索できます。下のタブから希望する製品、仕様を選択してください。
検索結果からスペックシートをダウンロードいただけます。

単層セラミックコンデンサ

K=40～50,000の誘電体を使用した単層セラミックコンデンサ。
実装条件や要求仕様に合わせて、幅広いラインナップをご用意しています。

製品紹介：単層セラミックコンデンサ「Aタイプ」
製品紹介：単層セラミックコンデンサ「Bタイプ」
製品紹介：単層セラミックコンデンサ「Cタイプ」
* 印は必須項目です。



※範囲選択が可能です。





マルチ電極セラミックコンデンサ

K=16,000を用い、小型ながら高容量値を実現したマルチ電極セラミックコンデンサ。2~4個の電極を1つにまとめました。カスタマイズ品にも対応しています。



薄膜チップ抵抗器

ワイヤーボンディングタイプの薄膜チップ抵抗器。AuSn、エポキシダイボンディングに対応しています。最大抵抗定格電力は100ｍW、サイズは0.4×0.4㎜からご用意しています。
