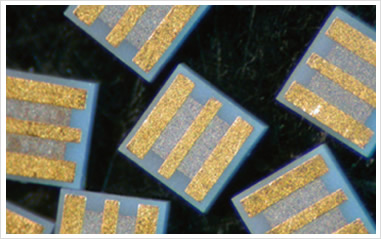

薄膜芯片电阻
最适用于高端产品，属于引线键合型。
特长
- Au/Sn管芯键合、银胶管芯键合适用
- 通过标准产品量产化，实现性价比高，减少生产工序及工时
用途
- 降低干扰
- 其它各种电流绝缘调整
规格
| 项目 | 规格 |
|---|---|
| 尺寸: L×W×t | 正方形： 0.4 × 0.4 × 0.25mm to 0.8 × 0.8 × 0.25mm |
| 长方形： 0.5 × 1.0 × 0.25mm | |
| 氧化铝含量 | 99.5% |
| 氧化铝介电常数 | εr=9.8 @1MHz |
| εr=10.3 @10GHz | |
| 类型 | A-Type（反面无边界） |
| 电极构成 | 表面: TaN / TiW / Au |
| 反面: TiW / Pt / Au | |
| 电阻值 | SA系列： 10Ω to 1KΩ |
| MB系列： 10Ω × 2 to 50Ω × 2 | |
| 电阻值公差 | J = ±5% |
| K = ±10% | |
| M = ±20% | |
| 电阻温度特性 | -100 ± 50ppm /℃ (@ -55℃ to +125℃) |
| 最大电阻额定功率 | 100mW @< 70℃ |
| 耐高温 | 320℃ × 5min Max 氮气环境下 |
型号定义
(1) 电阻型
S： 单片型
M： 多片型
(2) 电阻数量
A： 1
B： 2
(3) 表面电极构成
W： TaN/TiW/Au
(4) 电阻值
1R0： 1Ω
100： 10Ω
101： 100Ω
102： 1000Ω
(5) 电阻值公差
J： ±5%
K： ±10%
M： ±20%
(6) 最大额定功率@<70℃
2A：100mW
(7) 厚度
2： 0.25mm
(8) 反面电极构成
0： 无电极
1： TiW/Pt/Au
2： Tiw/Pt
(9) 尺寸
F： 0.40 × 0.40mm
H： 0.50 × 0.50mm
P： 0.80 × 0.80mm
HR： 0.50 × 1.00mm
产品列表
| 外观图 | 型号 | 电阻值 | 外形尺寸(L×W×t) | 薄膜 电阻 (Ω/□) |
|
|---|---|---|---|---|---|
| Ω (公差±10%) |
mm | ||||
| SA 系 列 |
 |
SAW100K2A21H | 10 | 0.50±0.05×0.50±0.05×0.25±0.05 | 50 |
| SAW250K2A21F | 25 | 0.40±0.025×0.40±0.025×0.25±0.05 | 50 | ||
| SAW250K2A21H | 25 | 0.50±0.05×0.50±0.05×0.25±0.05 | 50 | ||
| SAW500K2A21F | 50 | 0.40±0.025×0.40±0.025×0.25±0.05 | 100 | ||
| SAW500K2A21H | 50 | 0.50±0.05×0.50±0.05×0.25±0.05 | 75 | ||
| SAW500K2A21HR | 50 | 0.50±0.05×1.00±0.05×0.25±0.05 | 50 | ||
| SAW500K2A21P | 50 | 0.80±0.05×0.80±0.05×0.25±0.05 | 75 | ||
| SAW750K2A21HR | 75 | 0.50±0.05×1.00±0.05×0.25±0.05 | 75 | ||
| SAW101K2A21H | 100 | 0.50±0.05×0.50±0.05×0.25±0.05 | 100 | ||
| SAW101K2A21HR | 100 | 0.50±0.05×1.00±0.05×0.25±0.05 | 50 | ||
 |
SAW201K2A21H | 200 | 0.50±0.05×0.50±0.05×0.25±0.05 | 50 | |
 |
SAW102M2A21H | 1000(±20%) | 0.50±0.05×0.50±0.05×0.25±0.05 | 100 | |
| MB 系 列 |
 |
MBW200K2A21P | 10.0×2 | 0.80±0.05×0.80±0.05×0.25±0.05 | 50 |
| MBW250K2A21P | 12.5×2 | 0.80±0.05×0.80±0.05×0.25±0.05 | 50 | ||
| MBW500K2A21P | 25.0×2 | 0.80±0.05×0.80±0.05×0.25±0.05 | 50 | ||
| MBW750K2A21P | 37.5×2 | 0.80±0.05×0.80±0.05×0.25±0.05 | 75 | ||
| MBW101K2A21P | 50.0×2 | 0.80±0.05×0.80±0.05×0.25±0.05 | 100 | ||
