产品规格

		Bias-T Model
		SBT-H02R8-F	SBT-H0402-F	SBT-H1204-F	SBT-H1812-F
Frequency Range		0.8～2GHz	2～4GHz	4～12GHz	12～18GHz
Impedance		50Ω
VSWR (Return Loss)		1.22 max. (20dB min.)
Insertion Loss		0.5dB max.
Connectors	RF	APC-7
	DC	BNC-R （Female)
RF Power		50W max.
Bias Current		20A max.
Bias Voltage		30V max.
Dimensions　*		90×70×20mm		50×52×20mm
Weight		400g		200g
Temperature		0℃～ +40℃

*不包括连接器

形状

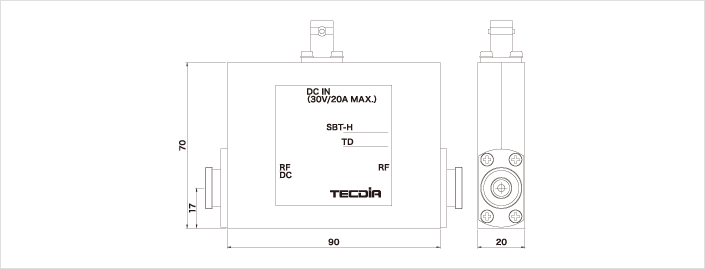

SBT-H02R8-F, SBT-H0402-F

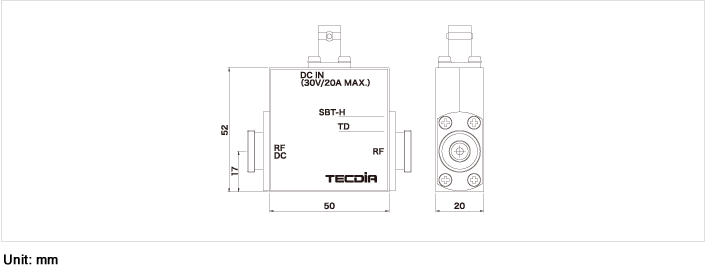

SBT-H1204-F, SBT-H1812-F

插入损耗和反射损耗的代表特性

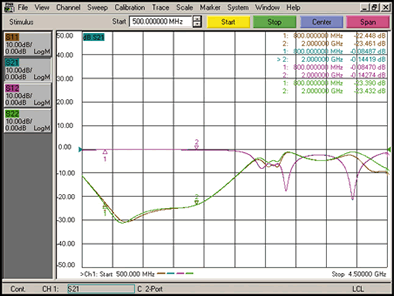

SBT-H02R8-F

SBT-H0402-F

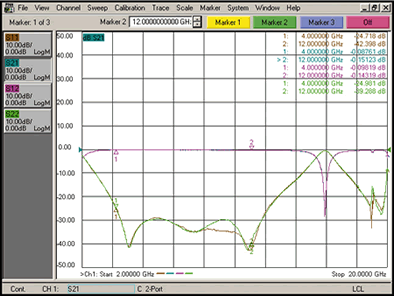

SBT-H1204-F

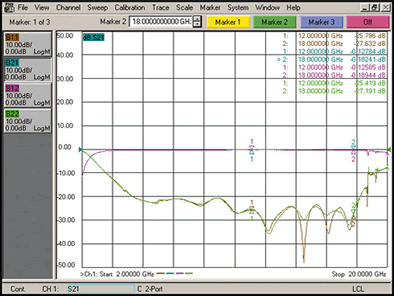

SBT-H1812-F
