陶瓷电容电阻一体产品 （商品名：IRC™）
采用Hi-K材质（K16000）的电介质，使电容器与电阻器一体化，
使已经拥挤的器件空间变得较宽裕，并且减少了生产工序及工时。
特长
- 因为电容与电阻的一体化，降低了成本并减少了生产工序及工时
- 良好的温度特性〔TCC＝X7S（±22％）、TCR= -100±50ppm/℃〕
- 高耐圧（100V）
- 可钎焊

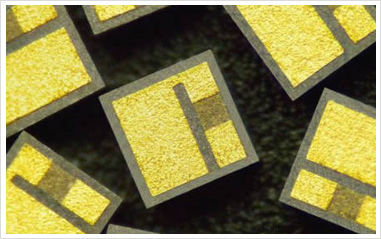

外观
规格
| 项目 | 规格 |
|---|---|
| 尺寸: L×W×t | 0.63×0.63×0.25mm to 1.00×0.88×0.25mm |
| 介电常数 | 16,000 |
| 类型 | 表面留边型（A-Type） |
| 电极构成 | 表面 : TaN / TW / Au |
| 反面 : Ti / Pt / Au | |
| 电容值 | 220pF to 680pF (@ +25℃ & 1kHz) |
| 容值公差 | M = ±20% |
| Z = -20% / +80% | |
| V = -0% / +100% | |
| 电容温度特性(TCC) | ±22% (X7S @ -55℃ to +125℃) |
| 损失系数(DF) | < 4% (@ +25℃ & 1kHz) |
| 绝缘电阻(IR) | > 1010Ω (@ +25℃) |
| 绝缘破坏电压(DWV) | 额定电压×2.5 (minimum DWV @ +25℃) |
| 电容额定电压(RWV) | 100V |
| 电阻值 | 50Ω,100Ω,200Ω |
| 电阻值公差 | K = ±10% |
| M = ±20% | |
| 电阻温度特性(TCR) | -100 ± 50ppm /℃ (@ -55℃ to +125℃) |
| 电阻额定功率 | 100mW |
| 耐高温 | 320℃ x 5min Max 氮气环境下 |
型号定义
(1) IRC代码
(2) 尺寸代码
03： 0.63×0.63mm
04： 0.76×0.76mm
05： 0.88×0.88mm
06： 1.00×1.00mm
64： 1.00×0.76mm
65： 1.00×0.88mm
(3) 类型
A： A型
(4) 电容值代码
221： 220pF
271： 270pF
(5) 电容值公差
M： ±20%
Z： -20%/+80%
V： -0%/+100%
(6) 电介质代码
10： K=16,000(X7S)
(7) 陶瓷表面处理
A： As Fired
(8) 厚度代码
1： 0.25mm
(9) 电阻值代码
500： 50Ω
101： 100Ω
201： 200Ω
(10) 电阻代码
(11) 电阻值公差
K： ±10%
M： ±20%
产品列表
厚度：0.254±0.025mm
| 尺寸代码 | 03 | 04 | 05 | 06 | 64 | 65 | |
|---|---|---|---|---|---|---|---|
| 尺寸 L×W |
mm | 0.63×0.63 | 0.76×0.76 | 0.88×0.88 | 1.00×1.00 | 1.00×0.76 | 1.00×0.88 |
| 公差 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | ±0.13 | |
| 电容值(pF) | 电容值EIA代码 | ||||||
| 220 | 221 | (M.V.Z) | |||||
| 270 | 271 | (M.Z) | |||||
| 330 | 331 | (M.V.Z) | |||||
| 390 | 391 | (M.V.Z) | (M.V.Z) | ||||
| 470 | 471 | (M.V.Z) | (M.V.Z) | ||||
| 560 | 561 | (M.V.Z) | (M.V.Z) | ||||
| 680 | 681 | (M.Z) | (M.Z) | ||||
| 电阻值Ω | 电阻值EIA代码 | ||||||
| 50 | 500 | (K.M) | (K.M) | (K.M) | (K.M) | (K.M) | (K.M) |
| 100 | 101 | (K.M) | (K.M) | (K.M) | (K.M) | (K.M) | (K.M) |
| 200 | 201 | (K.M) | (K.M) | (K.M) | (K.M) | (K.M) | (K.M) |
＊本产品根据ALTAS® Ultra Hi-K SLC技术制作。
